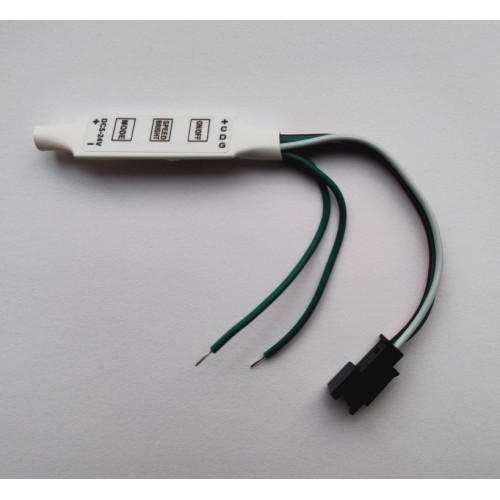

Контроллер SPI-1-mini

Простейший контроллер для управления интеллектуальной светодиодной лентой SPI-1-mini с динамическими эффектами.

Контроллер предназначен для управления одноцветными SPI светодиодными лентами.

Поддерживает продукты на чипах управления:WS2811, WS2812, UCS1903

Максимальное количество контролируемых пикселей -2048.

Основное назначение – это создание динамического включения/выключения светодиодной ленты, для этого на выбор есть 4 режима. Также в контроллере заложено 15 динамических режимов, которые могут быть использованы в рекламе, декоративном оформлении прилавков и помещений.

Технические характеристики:

• 4 режима динамического включения
• 15 динамических режимов;
• до 100 метров подключения светодиодной ленты;.
• Настройка на корпусе контроллера
• Включение/выключение с помощью стандартного домашнего выключателя.
• Минимальное потребление
• Компактные размеры.

Контроллер SPI-1-mini Подключается к светодиодной ленте с помощью стандартного разъема на три контакта (при необходимости нужно использовать удлинитель или припаять более длинные провода) . Питание контроллер получает от питания светодиодной ленты.

Допустимое напряжение питания 5-24Вольта.

Два свободных провода подключаются на стандартный выключатель. Замкнутый контур – включает светодиодную ленту, разомкнутый выключает.

*ВНИМАНИЕ! Не подключать питание на свободные провода – это выведет контроллер из строя.

Компактный размер позволяет установить контроллер под выключателем в стандартный подрозетник.

При установке потребуется настройка с помощью кнопок на корпусе контроллера. По инструкции нужно установить необходимое количество пикселей управления, яркость и скорость динамических эффектов.

*Если требуется динамический эффект параллельно-синхронно на нескольких контурах и от одного контроллера – то потребуется усилитель сигнала AM4-SPI-mini.
