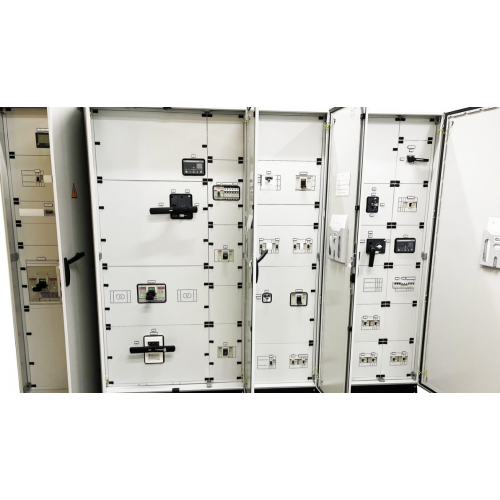

Головний розподільчий щит ГРЩ-1250А

Головний розподільчий щит (ГРЩ) - це розподільче щитове обладнання, через даний щит здійснюється прийом та розподілення електроенергії по споживачах, будь то адміністративний або житловий будинок, або промисловий виробничий об'єкт. Так само в ГРЩ можна організувати облік споживаної електроенергії за допомогою функціонального блоку, в якому містяться трансформатори струму, клемні колодки та лічильники електроенергії.

 • захист електроліній, що відходять, від перевантажень і від різних видів струмів короткого замикання («фаза L – нуль N», «фаза L1- фаза L2(3)», «фаза L1(2,3) – земля PE»);

 • контроль електричних параметрів на електричних лініях за допомогою установки в щиті різних вимірювальних приладів;

 • можливість підключення систем автоматичного введення резерву (АВР);

 • світлова індикація позаштатних та аварійних ситуацій.



ГРЩ встановлюються на введенні у житлові будинки, офісні будівлі, громадські та адміністративні споруди.

Конструктивне виконання корпусу головного розподільчого щита ГРЩ-1250А:

 ♦ Розмір – В2000хШ2950хГ400мм (індивідуально замовленню можно виконати і інші габаритні розміри);

 ♦ Матеріал корпусу: металевий (можливість вибору товщини металу: 0,8 мм; 1 мм; 1,2 мм);

 ♦ Тип фарбування – порошкове, колір RAL7035 (за потреби можна вибрати інший колір під потреби замовника);

 ♦ Кліматичне виконання – IP54 (за бажанням замовника можна виконати різні варіанти кліматичного виконання)

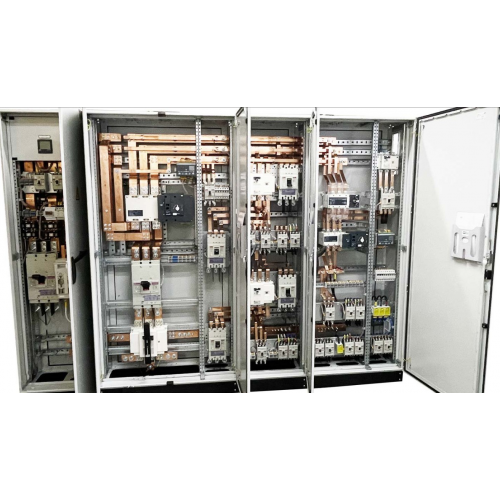

Корпус ГРЩ представляє собою зварні металоконструкції між собою (їх кількість залежить від кількості вводів та функцій у щиті), усередині яких знаходяться монтажні панелі з електричною апаратурою. У ГРЩ можна розмістити такі види функціональних панелей:

 ⇒ розподільчі;

 ⇒ ввідні;

 ⇒ секційні;

 ⇒ облікові;

 ⇒ компенсації реактивної потужності;

 ⇒ відсік під кабель.

    За способом монтажу розрізняють підлогові, вбудовані (у спеціальні ніші будівлі) і навісні, тому введення електричних кабелів можливе як зверху щита так і знизу.
